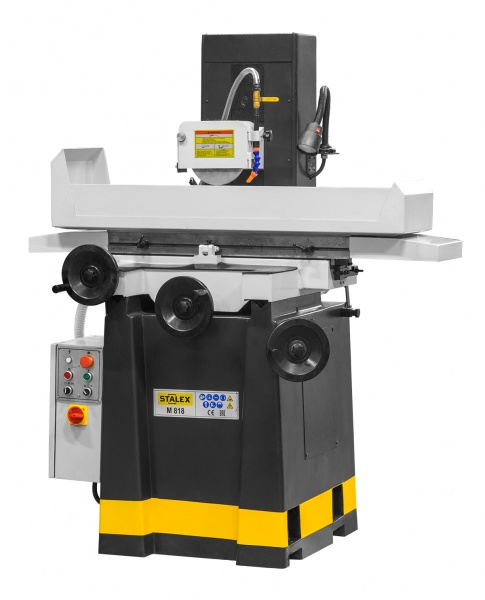

Плоскошлифовальный станок STALEX M818A
Описание
Станок предназначен для чистовой обработки в ручном режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
Закаленные и отшлифованные линейные направляющие для движения стола
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Централизованная система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
Поперечное движение стола с помощью точной двойной V-образной направляющей
Незаменим для небольших деталей и быстрых шлифовальных операций
Электрокомпоненты Siemens
Изготовлен по стандарту CE
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
Закаленные и отшлифованные линейные направляющие для движения стола
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Централизованная система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
Поперечное движение стола с помощью точной двойной V-образной направляющей
Незаменим для небольших деталей и быстрых шлифовальных операций
Электрокомпоненты Siemens
Изготовлен по стандарту CE
Характеристики
Модель
M818
Размер стола
450х210 мм
Т-образный паз
1/13 мм
Макс. длина продольного шлифования
560 мм
Макс. длина поперечного шлифования
225 мм
Макс. расстояние ось шпинделя-стол
440 мм
Размер электромагнитного стола
200х400 мм
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
- вручную
500 мм
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Макс. ручное поперечное перемещение
240 мм
Поперечный ход стола за оборот маховика
5 мм/об
Цена деления нониуса попер. перемещения
0,02 мм
ВЕРТИКАЛЬНАЯ ПОДАЧА
Перемещение шпинделя за оборот маховика
1 мм/об
Цена деления нониуса вертикального перемещения
0,005 мм
Частота вращения шпинделя
2850 об/мин
Диаметр шлифовального круга
200 мм
Ширина шлифовального круга
13мм, max 20
Отверстие шлифовального круга
31,75 мм
МОЩНОСТЬ
Выходная мощность
1,1 кВт
Объем бака СОЖ
55 л
Гидростанция
0,5 кВт
Потребляемая мощность
1,5 кВт
Габаритные размеры (ДхШхВ), мм
1460х1200х1740
Габариты упаковки (ДхШхВ)
1500х1650х1980 мм
Масса нетто/брутто
850/970 кг
